Cara memprogram Chip ATtiny85 menggunakan Arduino versi 2

Memprogram ATtiny85 (Menggunakan Arduino Uno)
Mengecilkan proyek Arduino Anda menghemat uang dan ruang! Berikut kami akan menunjukan langkah-langkah atau cara memprogram chip ATtiny85(Chip Mikrokontroler).

KOMPONEN

Mikrochip ATtiny85
Kabel Jumper M-M
LED
Kapasitor 10uF
Resistor 330 ohm
Breadboard

Sebelum kita mulai dengan pembuatan sirkuit, buka Arduino IDE.

Perangkat Lunak Arduino
Buka Sketch ArduinoISP dari menu File, Example dan ArduinoISP:

Verifikasi dan unggah sketsa ini ke Arduino Anda
Perangkat lunak Arduino tidak mendukung ATtiny85 secara asli sehingga kami perlu menambahkan dukungan untuk itu.

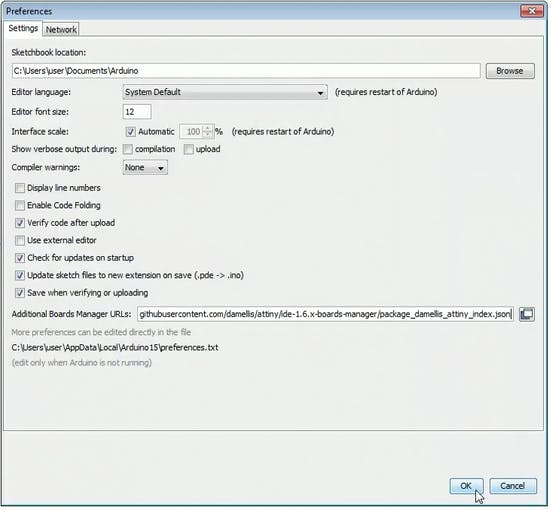

Buka Dialog Preferensi dari menu File.
Masukkan tautan ke ” URL Pengelola Papan Tambahan “.
Klik Oke!

PERHATIAN

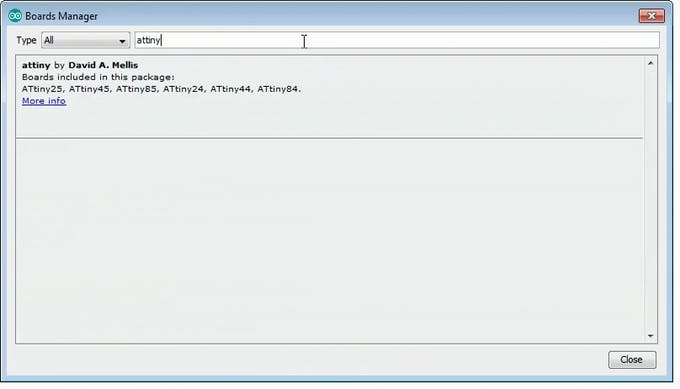

Buka Manajer Papan dari Alat, Menu Papan
Pilih ATtiny dari daftar setelah perangkat lunak diperbarui
Perhatikan bahwa Anda akan memerlukan koneksi internet untuk mengunduh pengelola papan ATtiny.

Cari ATtiny, baik menggulir daftar secara manual, atau mengetik “attiny” di bidang filter.
Klik Instal (Gunakan versi terbaru).

Pengaturan Program
Mari kita mengatur program untuk menggunakan Arduino sebagai programmer.

Pilih Arduino sebagai ISP dari Alat, Menu Programmer
Pilih ATtiny dari Tools, Board Menus
Pilih ATtiny85 dari Alat, Menu Prosesor
Saya memilih Internal 16Mhz dari Alat, Menu Jam

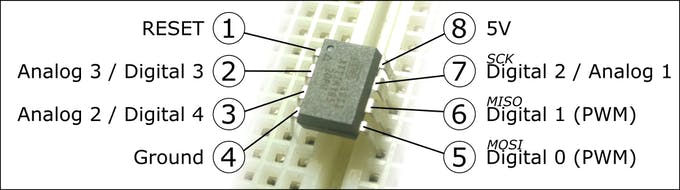

Chip tersebut memiliki 8 pin(Kaki), untuk memprogram ATtiny85 kita hanya tertarik 6 saja diantaranya MISO, MOSI, SCK, RESET, Ground, dan Positive.

Jika Anda melihat lebih dekat pada chip, Anda akan melihat sebuah titik. Ini adalah Pin 1. Pin 2 hingga 8 mengikuti urutan berlawanan arah jarum jam di sekitar chip.

Header pada Arduino mudah digunakan untuk memprogram ATtiny85.

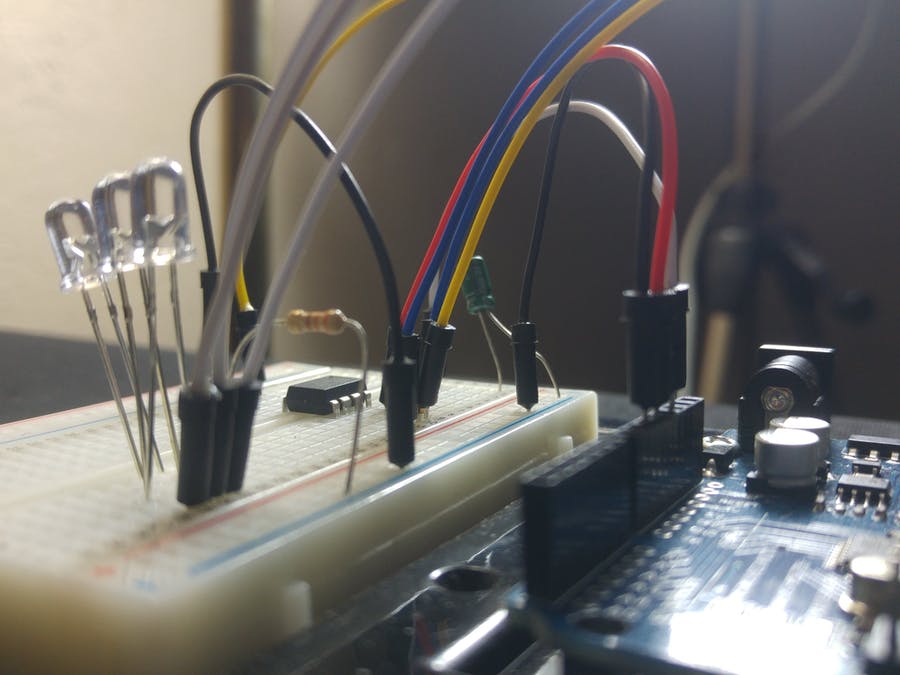

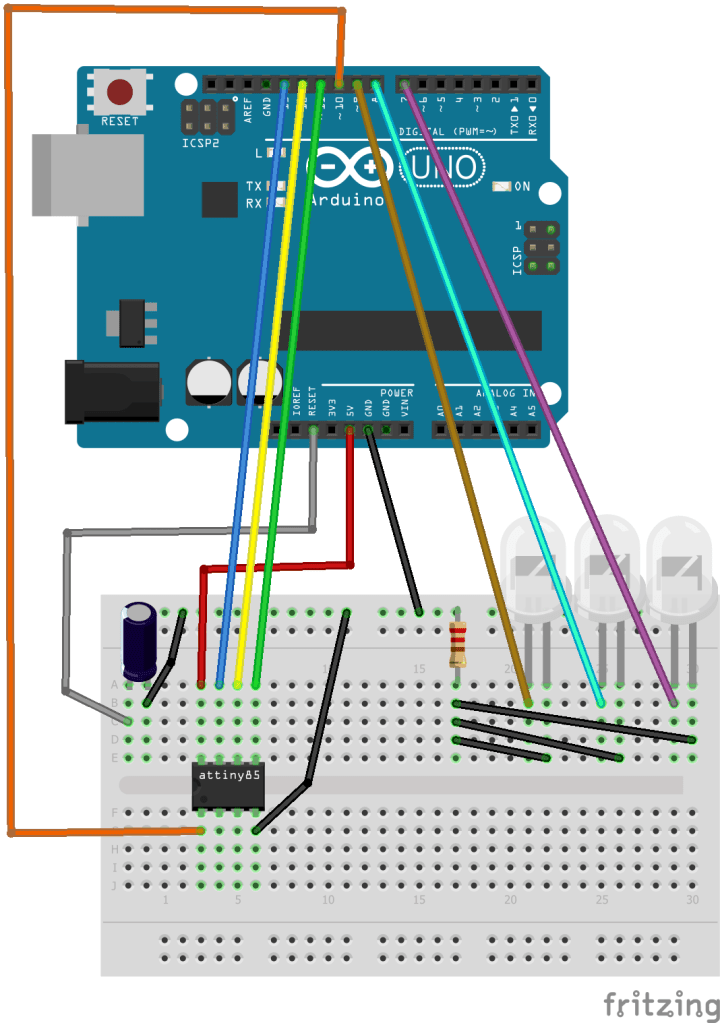

Membangun Sirkuit
Kami siap untuk terjun ke dalam membangun sirkuit pemrograman:

Cabut Arduino Anda
Tempatkan Chip ATtiny ke papan tempat memotong roti
Hubungkan ground dari Arduino ke Ground Rail
Hubungkan 5V dari Arduino ke pin 8 ATTINY
Hubungkan pin 4 chip ke ground
Tempatkan kapasitor antara ground dan strip terminal lain (Anoda kapasitor harus terhubung ke ground)
Hubungkan katoda kapasitor ke pin Reset Arduino
Hubungkan kabel dari pin header 10 Arduino ke pin 1 chip
Hubungkan Arduino Pin 11 ke Pin 5 dari chip
Hubungkan Arduino Pin 12 ke Pin 6 dari chip dan
Hubungkan Arduino Pin 13 ke Pin 7 dari ATtiny85


Tambahkan LED
Programmer sekarang akan bekerja, tetapi saya akan menambahkan beberapa LED karena LED menyenangkan untuk dimiliki.

  • Hubungkan resistor 330k ke ground dan strip terminal.
  • Hubungkan pin Arduino 7, 8 dan 9 ke strip terminal yang terpisah.
  • Tempatkan LED di antara masing-masing strip terminal (terhubung ke 7, 8 dan 9) dan ke strip terminal dengan Resistor 330k.

Kembali ke Arduino IDE

Kembali ke Arduino IDE. Pertama kita perlu membakar Bootloader ke chip.

  • Pilih Burning Bootloader dari Menu Alat.

Setelah selesai, Anda dapat mengunggah Sketsa Arduino ke chip ATtiny, seolah-olah itu adalah Arduino.

Ingat saja batasan pada chip ATtiny dan program apa pun dalam batasan itu akan berfungsi.

KODE

ArduinoISP

Entri github untuk ArduinoISP,ino File ini juga tersedia dari dalam ArduinoISP di bawah File >Contoh >ArduinoISP

KONTRUKSI

Terima Kasih banyak atas Kunjungan Anda
